러그 타입 에어샤프트

와인딩 작업시 사용되는 일반적인 범용 에어샤프트 입니다.
보통 최소/최대 구경 38~500 까지 사용되고 있으며, 특수사양 제작도 가능합니다.
Unwider 및 Rewinder 으로 구분하며 중량, 폭, 두께, 회전수, 장력 등의 사양에 따라 Lug의 간격 및 재질 등이 구분됩니다.
와인딩 작업시 고장력 제품에 일반적으로 사용되고 있으며, 스틸 타입과 알류미늄 타입 2가지로 구분됩니다.

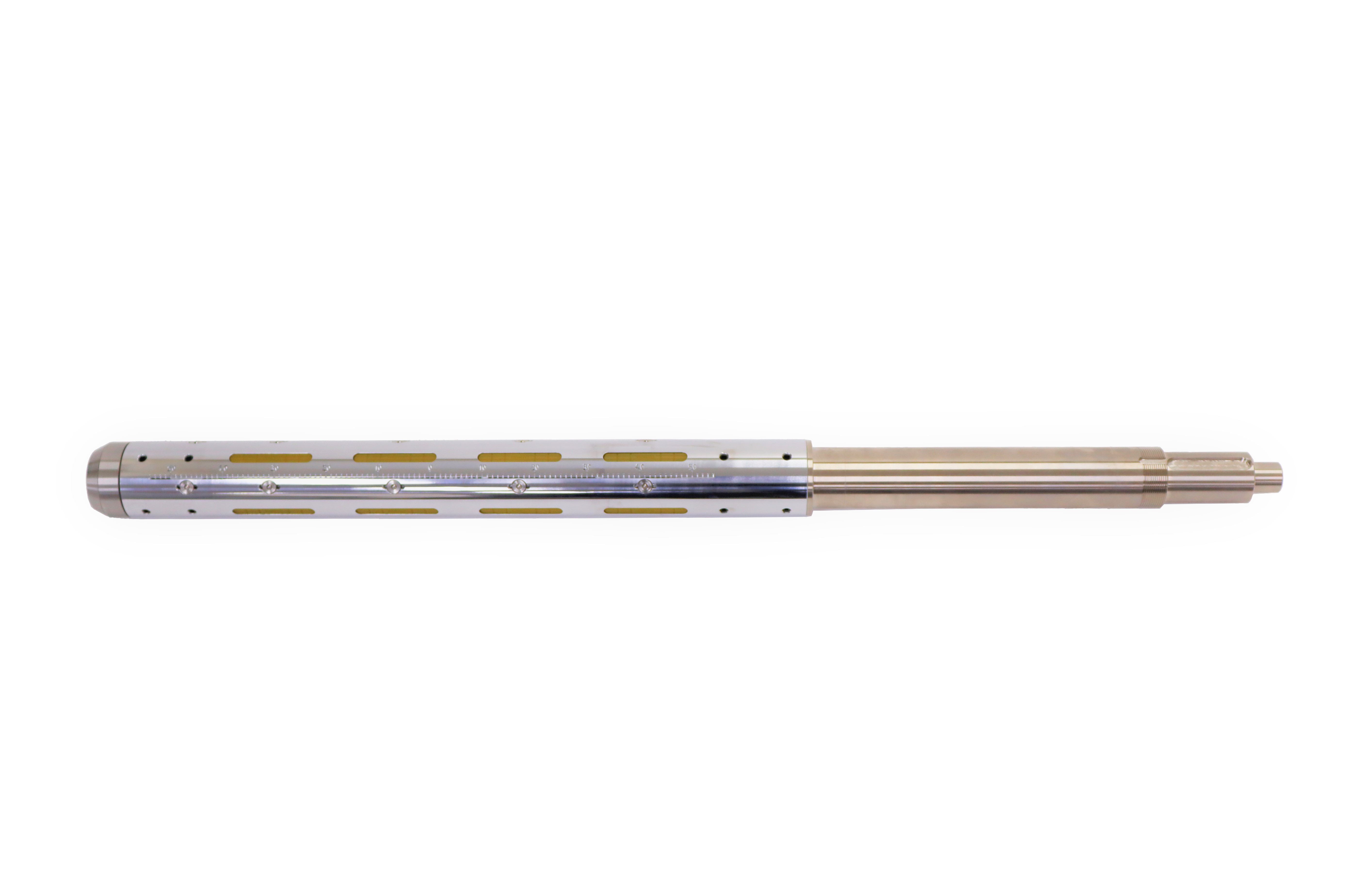

STEEL BODY - LUG TYPE

SF-1100	SF-1100 타입의 에어샤프트는 와인딩 및 리와인딩 관련분야에서 많이 사용되는 가장 일반적인 제품입니다. 보통 최소/최대 구경 38~500 까지 사용되고 있으며, 특수사양 제작도 가능합니다.

ALUMINUM BODY - LUG TYPE

SF-1200	샤프트의 바디 재질이 알류미늄으로 경량화 된것이 장점입니다. 보통 최소/최대 구경 38~500 까지 사용되고 있으며, 특수사양 제작도 가능합니다.

CARBON FIBER - LUG TYPE

SF-1300	CFRP TYPE은 탄소섬유 파이프를 사용하여 경량화를 극대화 하였습니다. 또한 탄성과 내구성이 뛰어난 제품입니다.

러버바 타입 에어샤프트

RUBBER BAR 타입 에어샤프트는 연포장기계, Roll to Roll, 자동화기계 등 광범위하게 사용하는 제품입니다.
바디 부분이 알류미늄 경량으로 작업환경에 편리합니다.
분진발생 없어 클린작업을 요하는 환경에서 유리한 제품입니다.
중공형 타입 및 특수사양 제작도 가능합니다.

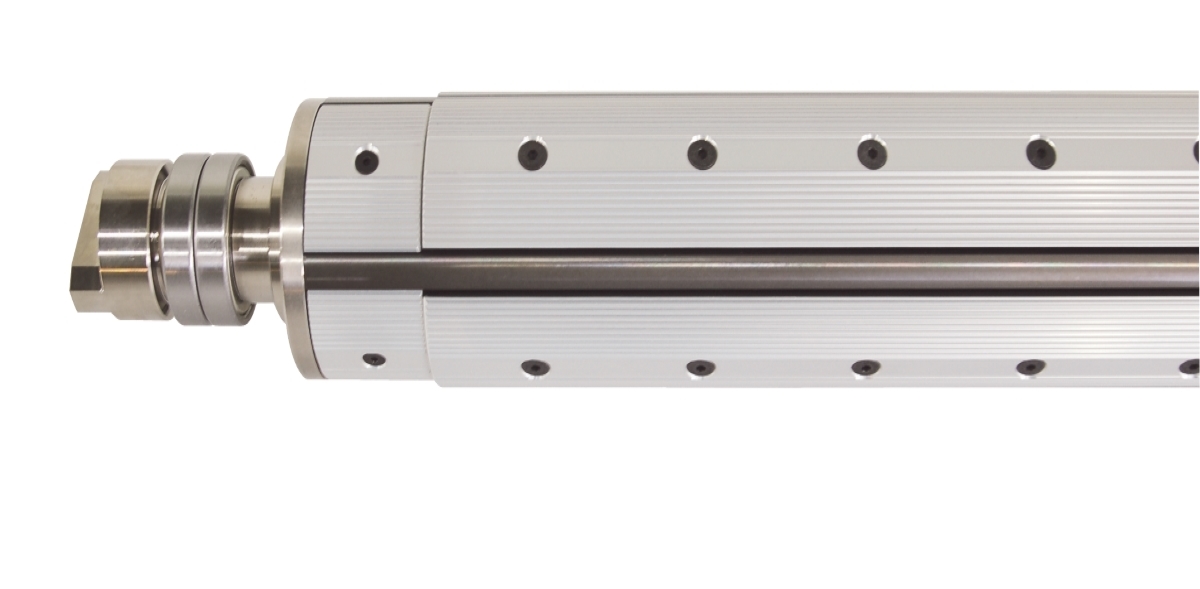

ALUMINUM BODY - RUBBER BAR

SF-2100	코어를 척킹하는 부분이 고무로 되어있어 코어에 변형을 주지 않으며, 진직도와 진원도가 우수한 제품입니다.

POSITION SHFITING TYPE (조절형) - RUBBER BAR

SF-2200	2100번과 동일 사양입니다. 축 끝단부의 조절형 손잡이가 있어 작업중 샤프트 위치를 변경할수 있습니다.

CENTERING - RUBBER BAR

SF-2300	센터링 샤프트는 고속 및 정밀도를 요구하는 곳에 적합한 제품입니다. 에어가 순차적으로 주입되어 코어를 척킹함으로 정밀도가 우수합니다. 정밀 Slitting 및 진원도를 원하는 작업에 적당합니다. 러그는 6등분으로 분활되어 있으며, 각 3열씩 에어가 순차적 동작으로 코어내부를 척킹합니다. 코어내경이 일정하지 않은 상태에서도 최상의 진원도를 유지하도록 개발되었습니다.

SF-2300

센터링 샤프트는 고속 및 정밀도를 요구하는 곳에 적합한 제품입니다.
에어가 순차적으로 주입되어 코어를 척킹함으로 정밀도가 우수합니다.
정밀 Slitting 및 진원도를 원하는 작업에 적당합니다.
러그는 6등분으로 분활되어 있으며, 각 3열씩 에어가 순차적 동작으로 코어내부를 척킹합니다.
코어내경이 일정하지 않은 상태에서도 최상의 진원도를 유지하도록 개발되었습니다.

SUPER LIGHT ( 초경량 샤프트 ) - RUBBER BAR

SF-2400	6" 이상 제작가능 합니다. 초 경량화로 작업자의 편의성을 향상시켜 주며, 부상의 위험을 줄여줍니다. RUBBER LUG가 개별 작동하여, 한 곳의 LEAK가 발생해도 작업을 지속할수 있습니다. 고가의 필름 작업시 용이합니다. 탈부착이 용이하도록 볼롤러 삽입 옵션 선택 가능합니다.

우레탄튜브 에어샤프트

URETHAN AIR TUBE 가 360도로 전방향 팽창하여 코어척킹의 그립(Grip)력과 진원도가 우수합니다.

URETHAN TUBE TYPE

SF-6100	URETHAN AIR TUBE 가 360도로 전방향 팽창하여 코어척킹의 그립(Grip)력이 우수합니다. 따라서 동심도와 진원도가 우수한 제품입니다. 탈부착이 용이하게 볼롤러를 옵션 선택 가능합니다.

기계식 샤프트

메카니컬 샤프트는 에어를 사용하지 않는 기계식 구조 / 기계식구조 & 에어공급 혼용 의 두가지 타입으로 제작 가능합니다.
기계식 구조는 손잡이용 핸들 및 임팩트형 렌치를 이용, 러그를 동작시켜 코어를 그립하는 구조입니다.
에어기계식은 에어공급을 통해 샤프트 내부의 실린더를 작동시킵니다. 이때 실린더의 압력에 의해 러그를 동작시켜 코어를 그립합니다.
추가적으로 코어의 탈부착이 편리하도록 볼롤러 / 그립력 상승을 위해 러그 표면에 우레탄 라이닝 공정을 추가할수 있습니다.

MECHANICAL TYPE

SF-5100	메카니컬 샤프트는 에어를 사요하지 않는 기계식 구조 / 기계식구조 & 에어공급 혼용 의 두가지 타입으로 제작 가능합니다. 손잡이용 핸들 및 임팩트형 렌치를 이용, 러그를 동작시켜 코어를 그립하는 구조입니다. 에어기계식은 에어공급을 통해 샤프트 내부의 실린더를 작동시킵니다. 이때 실린더의 압력에 의해 러그를 동작시켜 코어를 그립합니다. 리버스 타입의 에어기계식도 제작 가능합니다. 추가적으로 코어의 탈부착이 편리하도록 볼롤러 / 그립력 상승을 위해 러그 표면에 우레탄 라이닝 공정을 추가할수 있습니다.

SF-5100

메카니컬 샤프트는 에어를 사요하지 않는 기계식 구조 / 기계식구조 & 에어공급 혼용 의 두가지 타입으로 제작 가능합니다.
손잡이용 핸들 및 임팩트형 렌치를 이용, 러그를 동작시켜 코어를 그립하는 구조입니다.
에어기계식은 에어공급을 통해 샤프트 내부의 실린더를 작동시킵니다. 이때 실린더의 압력에 의해 러그를 동작시켜 코어를 그립합니다.
리버스 타입의 에어기계식도 제작 가능합니다.
추가적으로 코어의 탈부착이 편리하도록 볼롤러 / 그립력 상승을 위해 러그 표면에 우레탄 라이닝 공정을 추가할수 있습니다.

리프타입 에어샤프트

소폭 Slitting 작업시 얇은 지관의 변형을 최소화 하기위한 작업용 입니다.
플라스틱 코어 및 코어가 없이 직접 Rewinding 작업시 사용하는 제품입니다.

LEAF TYPE

SF-3100	샤프트 외관에 부착한 덮개가 확장하여 코어 내부를 전체적으로 확장시켜 줍니다. 따라서 코어의 변형을 최소화 할수있습니다.

에어 프릭션 샤프트

Air Friction 샤프트는 중심 축에서 각 마디에 주입되는 균일한 공압으로 코어의 미끄러짐 양을 조정할수 있습니다.
Slitting Rewinding 작업시 균일한 토르크를 유지할수 있습니다.

AIR FRICTION - AL BODY / URETHANE 라이닝

SF-4100	Air Friction 샤프트는 중심 축에서 각 마디에 주입되는 균일한 공압으로 코어의 미끄러짐 양을 조정할수 있어, Slitting Rewinding 작업시 균일한 토르크를 유지할수 있습니다. 알류미늄 바디에 우레탄 라이닝 러그를 추가하여, 슬립을 방지합니다.

AIR FRICTION

SF-4600	볼이 돌출하여 코어의 내부를 정밀하게 척킹합니다. 따라서 최상의 진원도를 유지 할수 있습니다. 에어의 압력에 의한 프릭션 조절과 베어링에 의한 균일한 회전력이 전달됩니다.
SF-4700	척킹링 내부에 추가로 베어링이 삽입되어 최상의 정밀도를 유지시켜 줍니다. 볼이 돌출하여 코어의 내부를 정밀하게 척킹합니다. 따라서 최상의 진원도를 유지 할수 있으며, 베어링에 의한 회전력은 최고의 정밀도를 실현합니다. 에어의 압력에 의한 프릭션 조절과 베어링에 의한 균일한 회전력이 전달됩니다.

SF-4600

볼이 돌출하여 코어의 내부를 정밀하게 척킹합니다. 따라서 최상의 진원도를 유지 할수 있습니다.
에어의 압력에 의한 프릭션 조절과 베어링에 의한 균일한 회전력이 전달됩니다.

SF-4700

척킹링 내부에 추가로 베어링이 삽입되어 최상의 정밀도를 유지시켜 줍니다.
볼이 돌출하여 코어의 내부를 정밀하게 척킹합니다. 따라서 최상의 진원도를 유지 할수 있으며, 베어링에 의한 회전력은 최고의 정밀도를 실현합니다.
에어의 압력에 의한 프릭션 조절과 베어링에 의한 균일한 회전력이 전달됩니다.

스파이럴 에어샤프트

Spiral 타입은 나선형의 구조로 코어의 내부를 척킹하므로 최상의 진원도와 정밀도를 유지합니다.
고회전 슬리팅 (Slitting) 리와인더 작업시 우수한 성능을 발휘합니다.

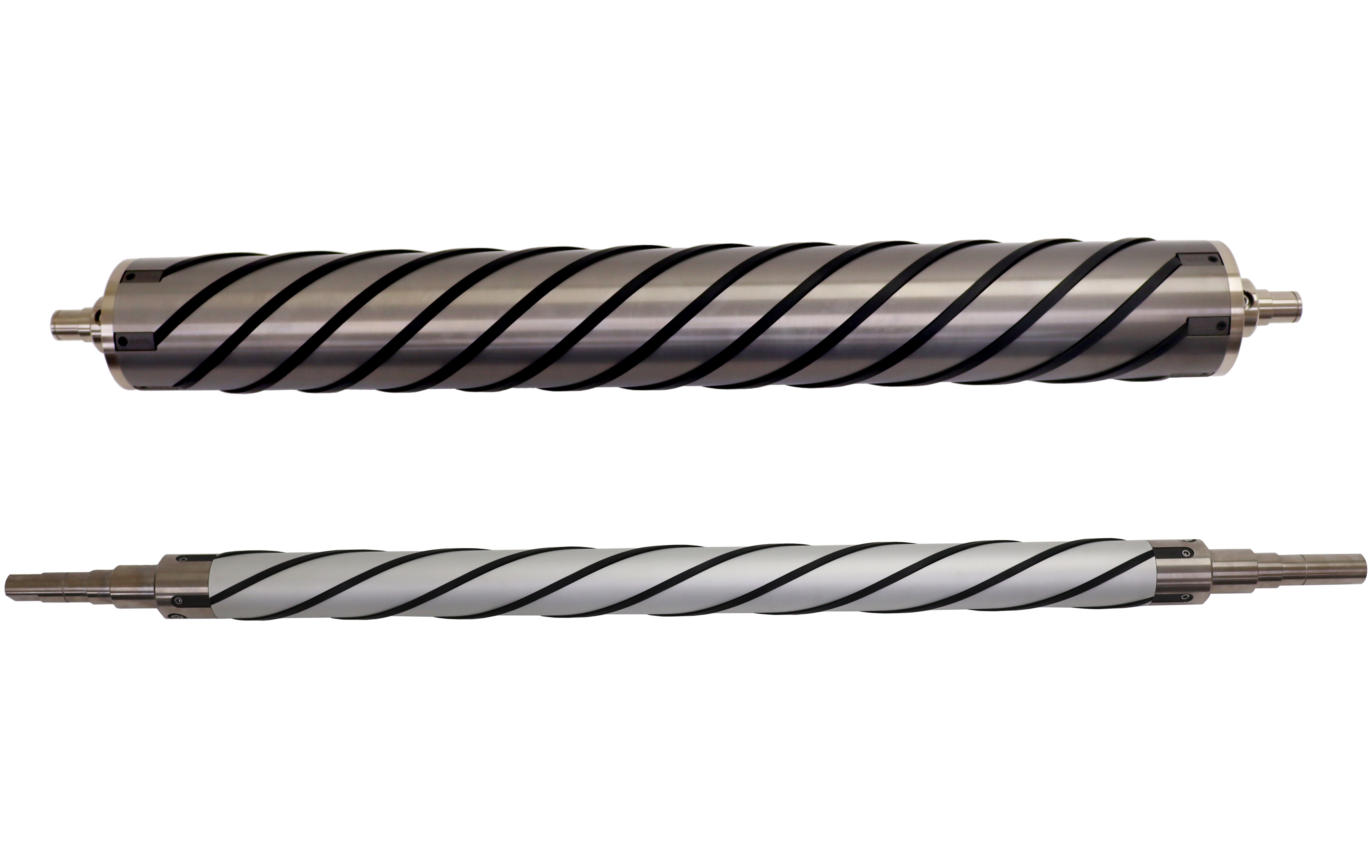

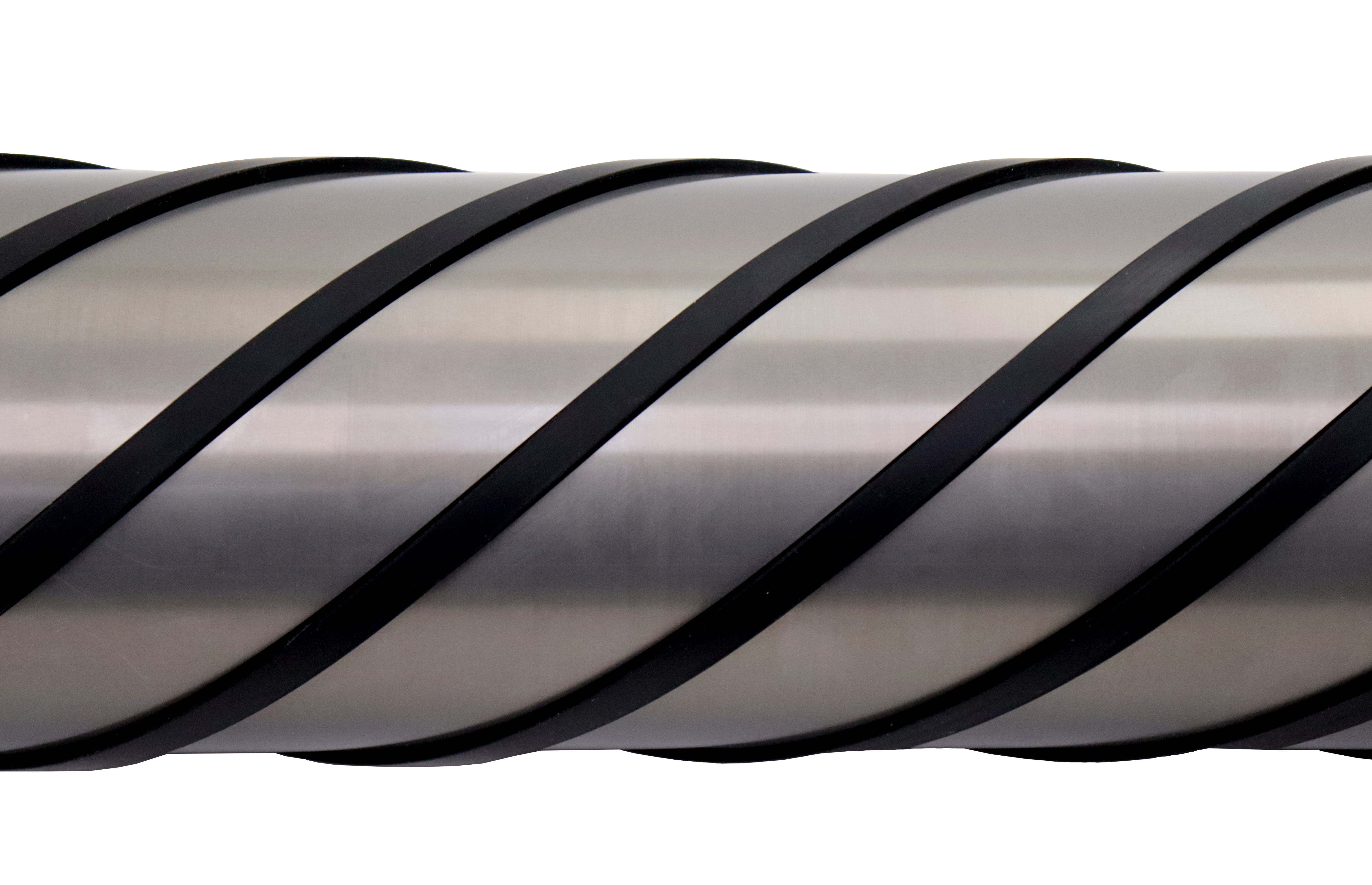

SPIRAL TYPE

SF-7100	Spiral 타입은 나선형의 구조로 코어의 내부를 척킹하므로 최상의 진원도와 정밀도를 유지합니다. 최상의 정밀도를 요구하는 Slitting 및 Unwinding / Rewinding 작업에 적합한 제품입니다. 탈부착이 용이하도록 볼롤러 삽입 옵션 선택 가능합니다.
